焊縫無損檢測是通過非破壞性手段評估焊接接頭質量的關鍵方法，常用技術包括以下幾種類型：

1.視覺檢測

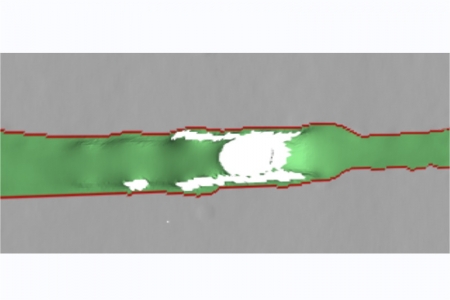

• 原理：利用工業相機采集焊縫圖像，并用算法分析焊縫缺陷。

• 適用：動態缺陷監測。

• 優點：檢測速度快，檢測準確率高。

• 缺點：只能檢測表面缺陷，無法深入內部檢測。

2. 射線檢測

• 原理：利用X射線或γ射線穿透焊縫，通過底片或數字成像顯示內部缺陷。

• 適用：檢測氣孔、夾渣、未焊透等內部缺陷。

• 優點：直觀成像，可存檔。

• 缺點：輻射防護要求高，成本較高，對厚壁件曝光時間長。

3. 超聲波檢測

• 原理：高頻聲波在材料中傳播，通過反射信號判斷缺陷位置和尺寸。

• 適用：內部缺陷（裂紋、未熔合等），尤其適合厚壁構件。

• 優點：靈敏度高，可測缺陷深度。

• 缺點：依賴操作者經驗，表面需平整。

4. 磁粉檢測

• 原理：對鐵磁性材料施加磁場，缺陷處漏磁吸附磁粉形成顯像。

• 適用：表面及近表面缺陷（裂紋、折疊等）。

• 優點：快速直觀，成本低。

• 缺點：僅限鐵磁材料，需表面清潔。

5.渦流檢測

• 原理：交變磁場在導電材料中感應渦流，缺陷改變渦流分布。

• 適用：導電材料表面/近表面缺陷，常用于管材、焊縫涂層檢測。

• 優點：快速，可自動化。

• 缺點：穿透深度淺，對復雜形狀適應性差。
